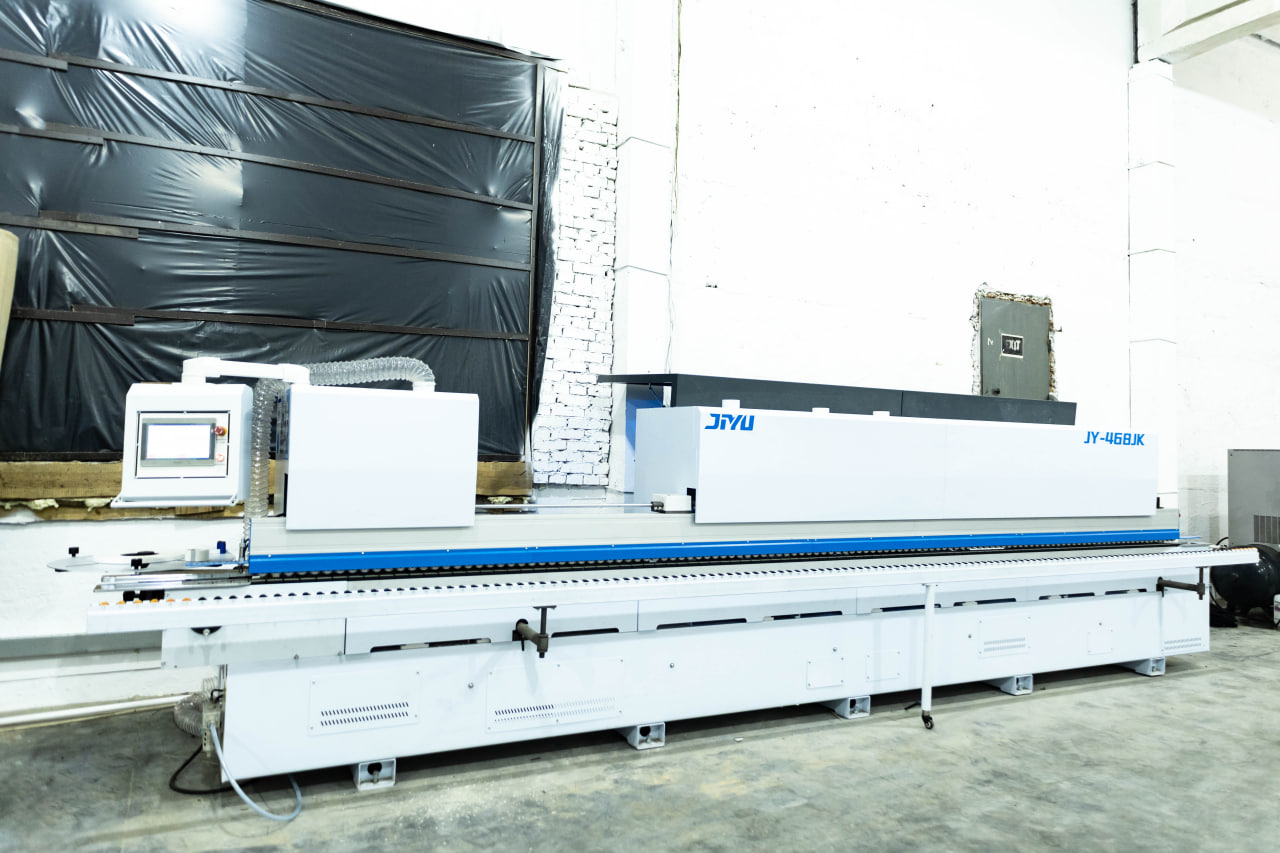

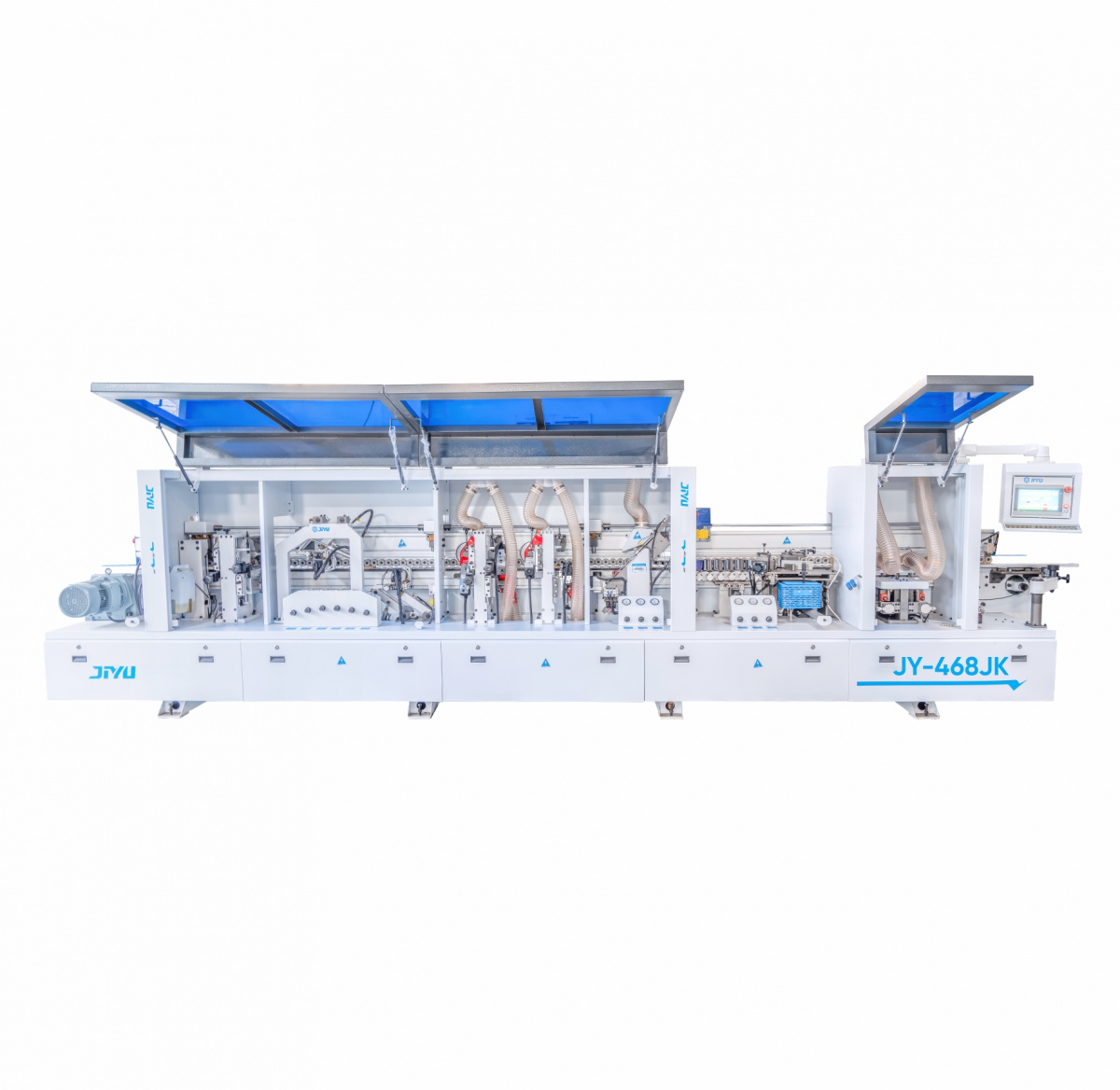

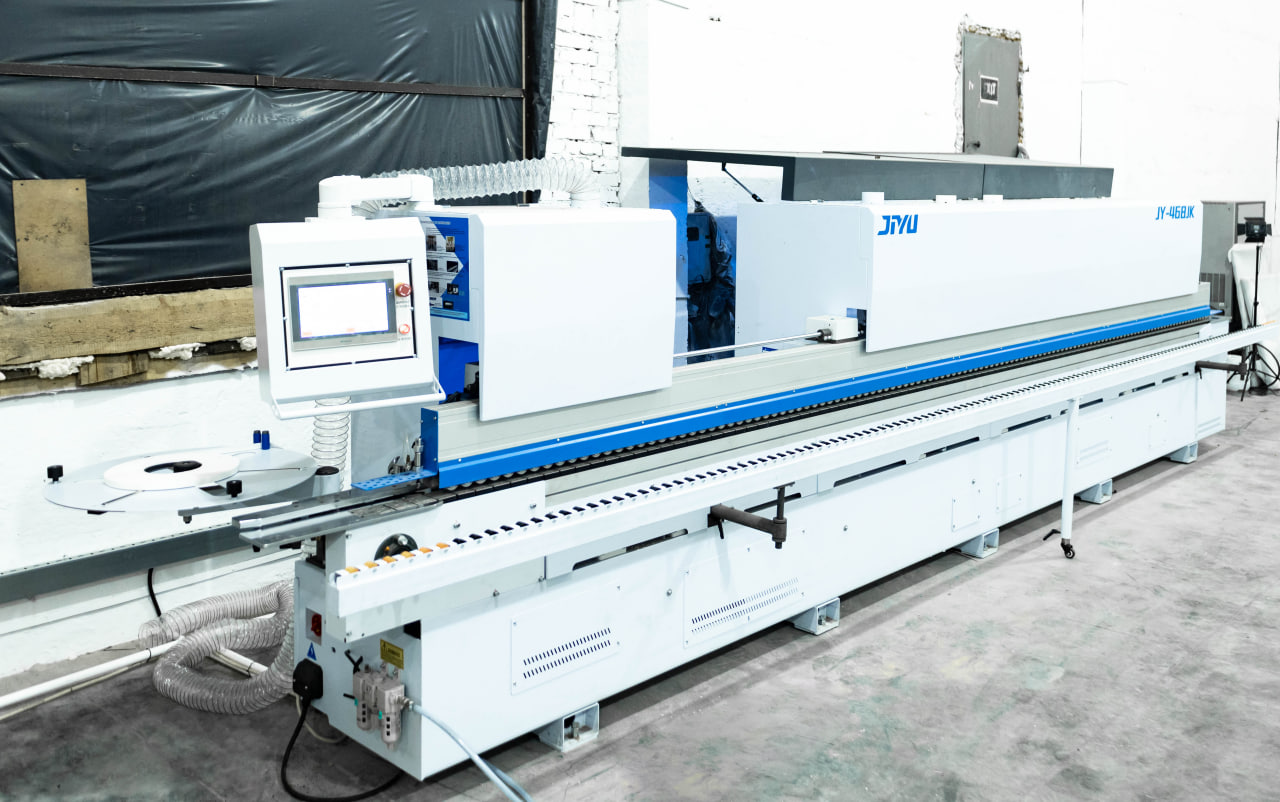

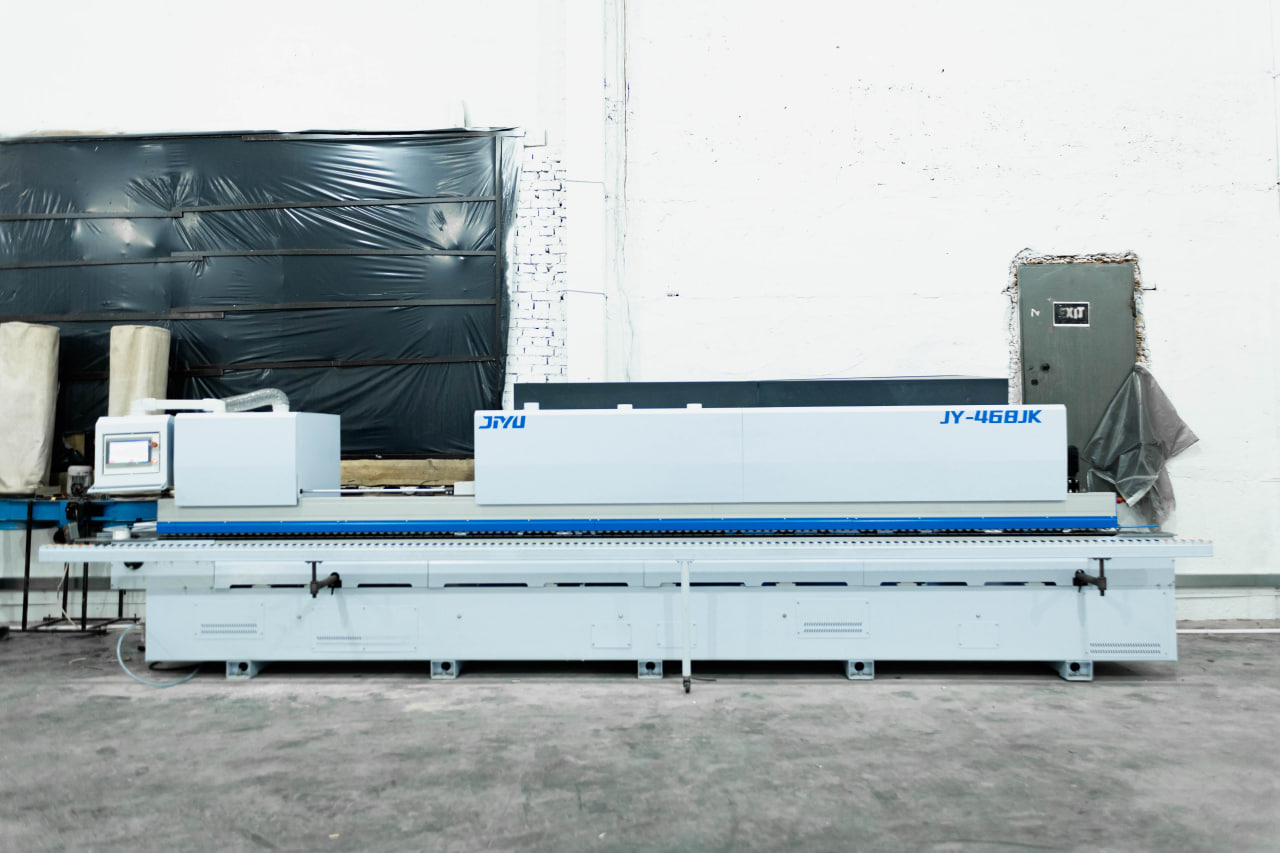

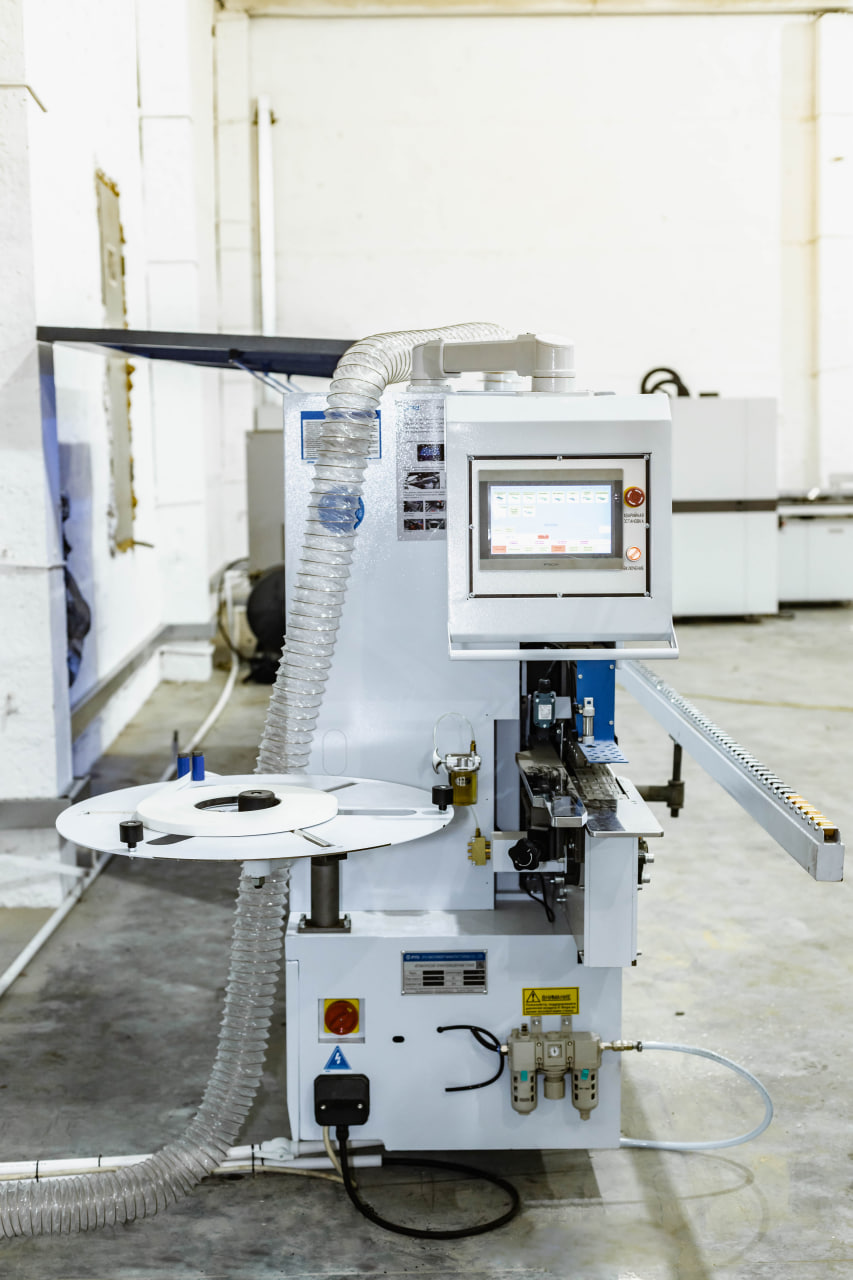

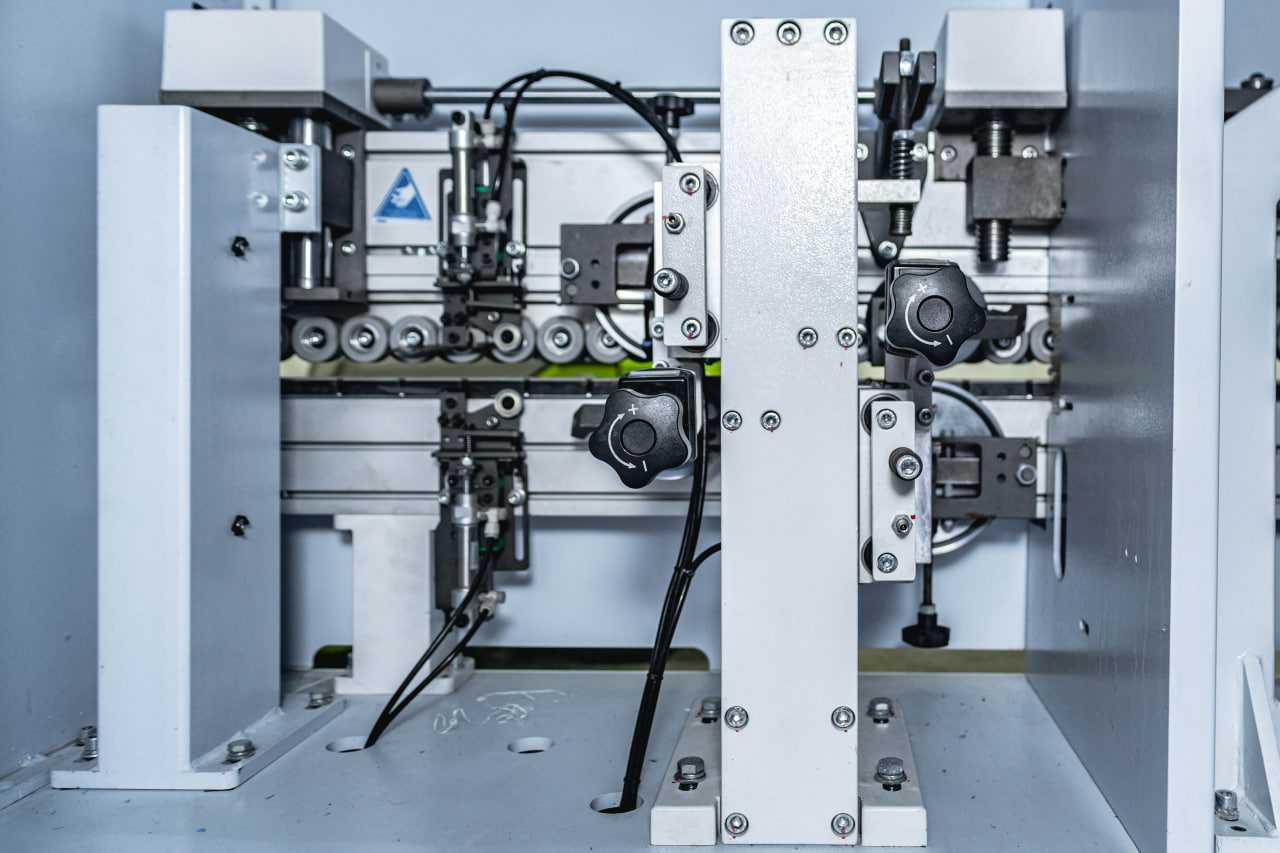

Автоматический кромкооблицовочный станок JIYU JY-468JK
Назначение
Конструктивные особенности
Характеристики
Документация
Видеообзор
Технические характеристики
Модель
JY-468JK
Мин. ширина детали, мм
60
Мин. длина детали, мм
120
Мин. толщина детали, мм
10
Макс. толщина детали, мм
60
Рабочее давление, МПа
0,6
Общая мощность, кВт
17
Скорость подачи, м/мин
15 - 23
Мощность привода траверсы, кВт
0,37
Толщина кромочного материала, мм
0,4 - 3
Габаритные размеры, мм
7000х900х1600
Вес, кг
2800
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.

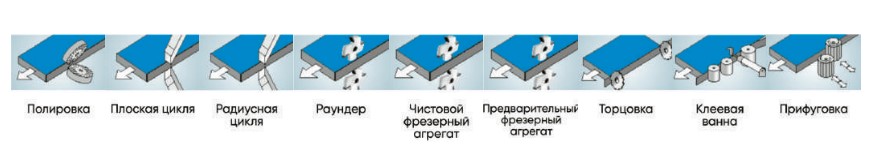

Схема обработки
Узел прифуговки
Клеевая ванна и узел подачи кромки
Прижимной узел
Торцовочный узел с двумя высокочастотными моторами
Фрезерный узел с прямыми ножами
Фрезерный узел с радиусными ножами
Раундер
Циклевочный узел с радиусными ножами и узел плоской цикли
Узел полировки
Промышленные инженерные решения в компоновке станка
Станина
Автоматическая система смазки
Пневматические цилиндры и компоненты
Электрические компоненты
Приводной механизм транспортера
Пульт управления
Надежный контроллер управления JIYU
Электромагнитные клапаны управления пневмосистемами
Концевые выключатели, датчики положения и энкодеры
Узел прифуговки
Узел предварительного фрезерования (прифуговка) оснащен двумя высокооборотистыми моторами по 2,2 кВт 12000 об/мин. Алмазный инструмент обеспечивает безупречное фрезерование материала высотой до 40 мм.
[Опционально] Возможна установка инструмента для фрезеровки до 60 мм.

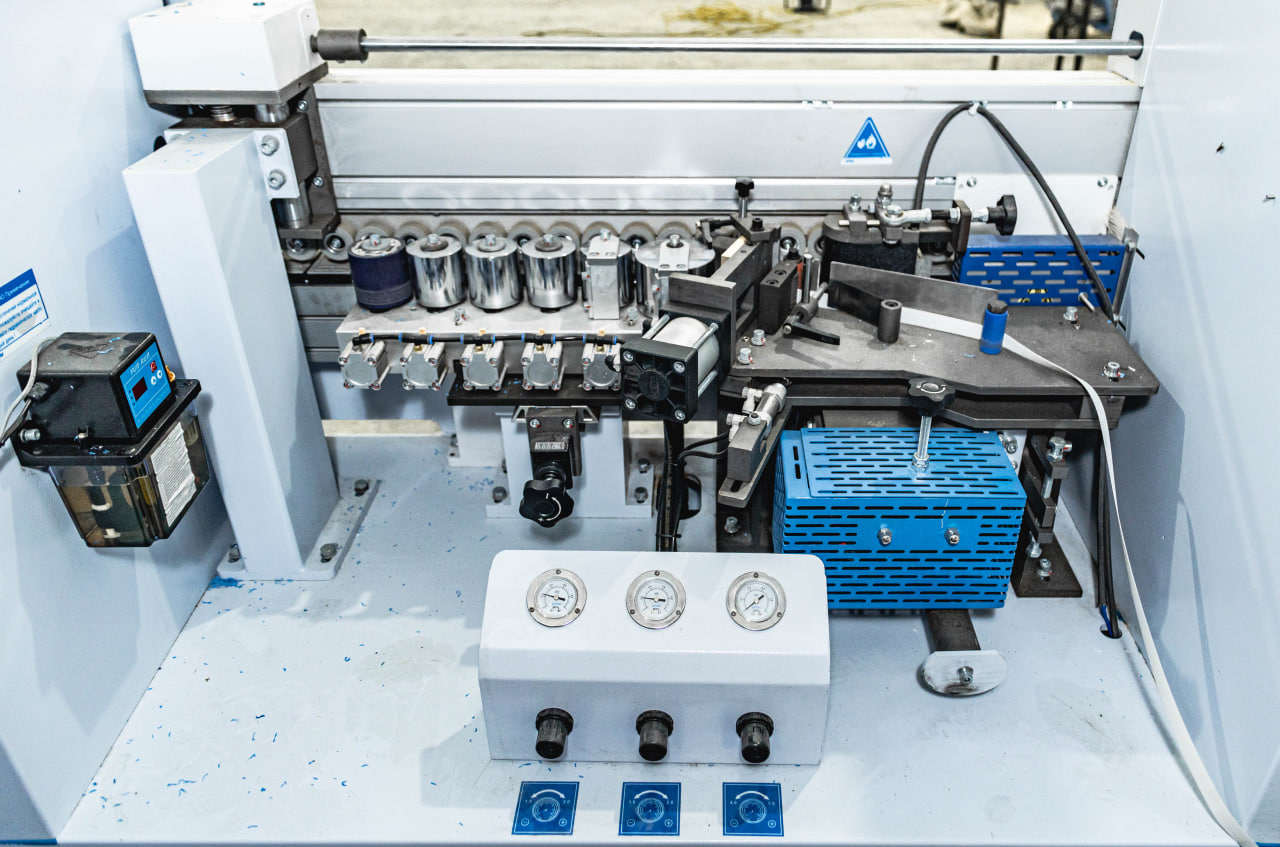

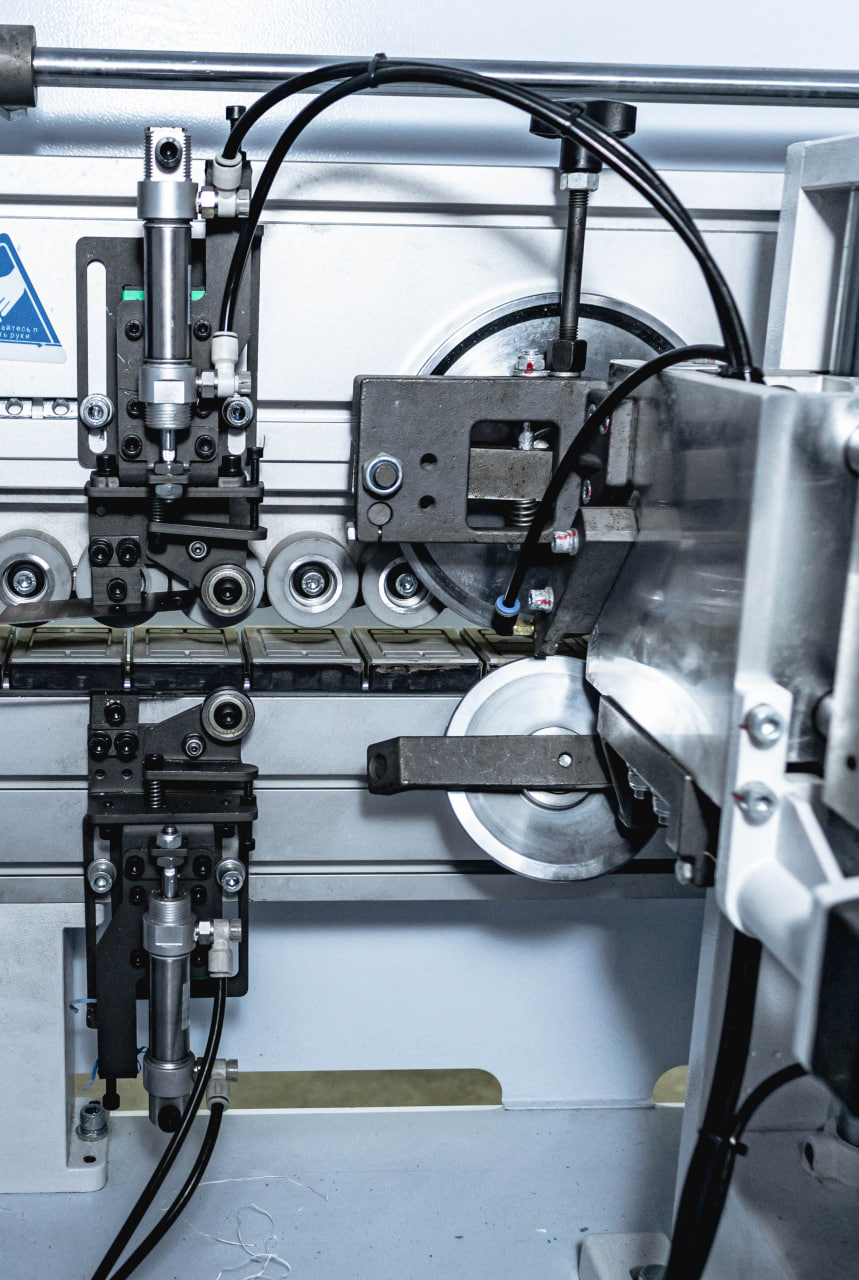

Клеевая ванна и узел подачи кромки
Клеевая ванна с нижним расположением, не требует перенастройки на толщину материала, обеспечивает безупречное нанесение клея-расплава на торец обрабатываемой детали.
Узел подачи рулонного и полосового кромочного материала. Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3 мм и с полосовым кромочным материалом.

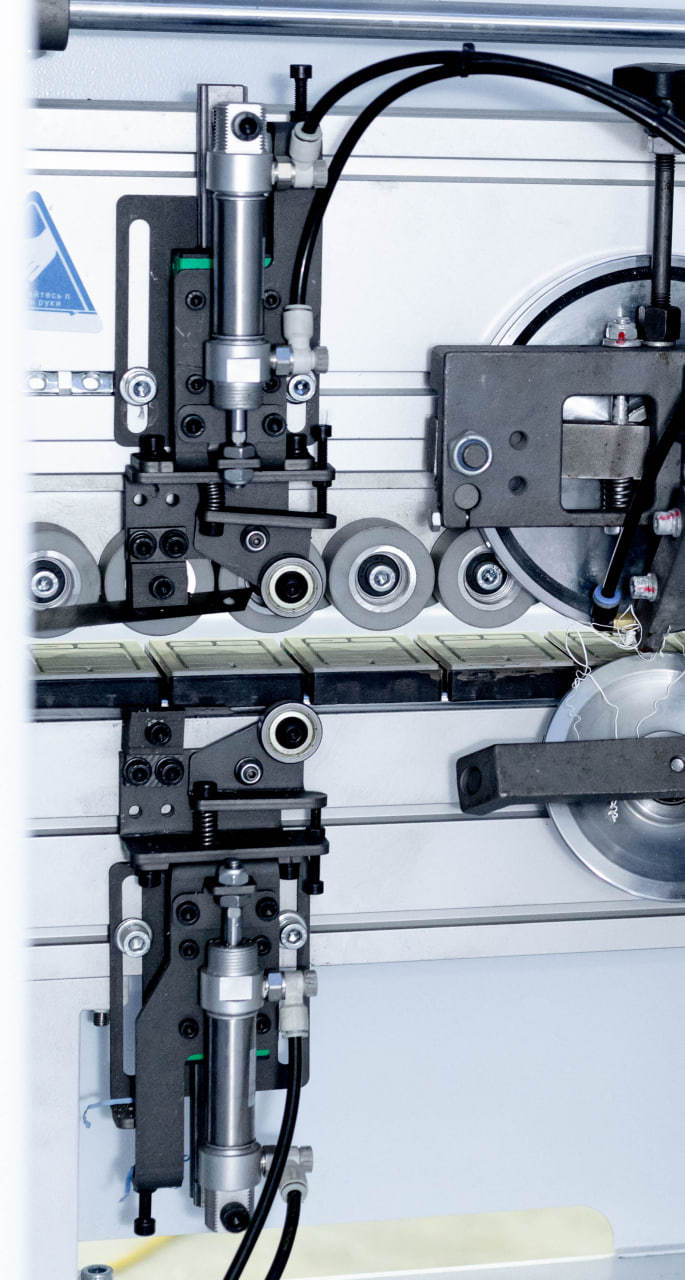

Прижимной узел
Прижимной пневматически управляемый узел состоит из одного основного и пяти допрессовочных роликов. Ролики оснащены механизмом очистки.

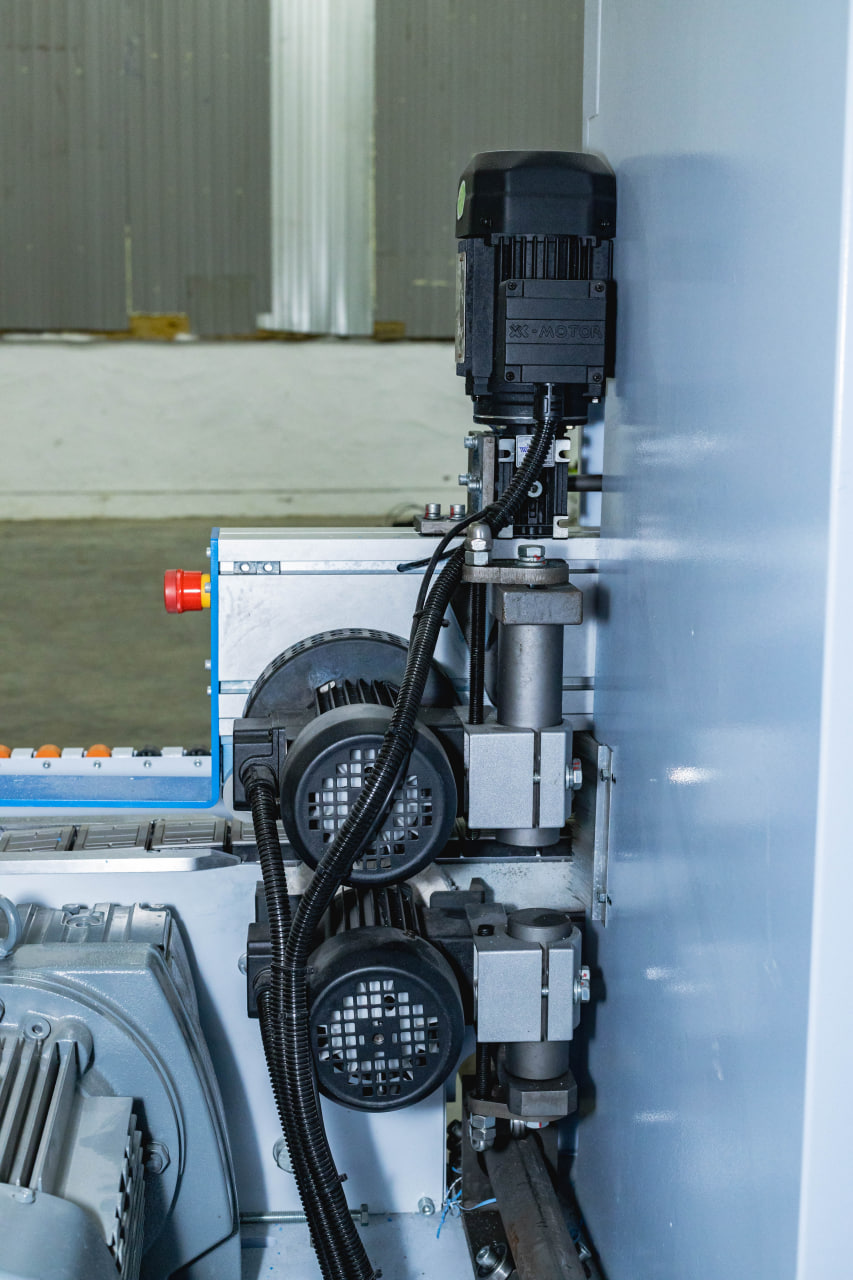

Торцовочный узел с двумя высокочастотными моторами
Оснащен высокооборотистыми двигателями 12000 об/мин. Совершая движение по линейным направляющим, обеспечивает точное торцевание в размер пильными дисками D 100 мм. Аспирационный кожух обеспечивает отвод стружки из зоны торцевания.
Фрезерный узел с прямыми ножами
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 12000 об/мин. Узел оснащен 2 фрезами с прямыми ножами.

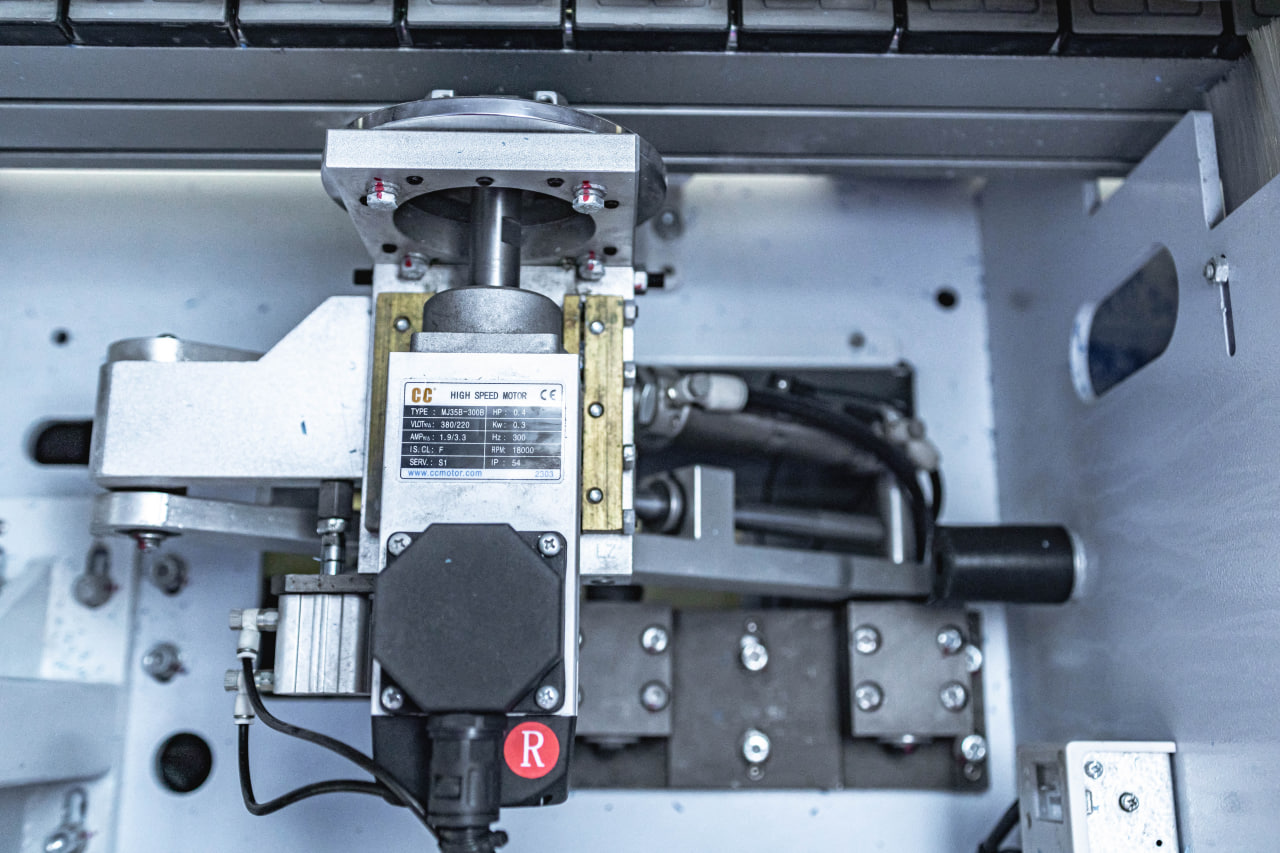

Фрезерный узел с радиусными ножами
Оснащен двумя высокооборотистыми моторами по 0,75 кВт с оборотами 18000 об/мин с шестиножевыми фрезами R2.
Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку.
Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.
Раундер
Узел закругления углов кромки (раундер) оснащен двумя высокооборотными двигателями мощностью по 0,35 кВт. Работает с деталями высотой от 10 до 60мм. Минимальная длина заготовки 250мм (при высоте детали 18 мм).

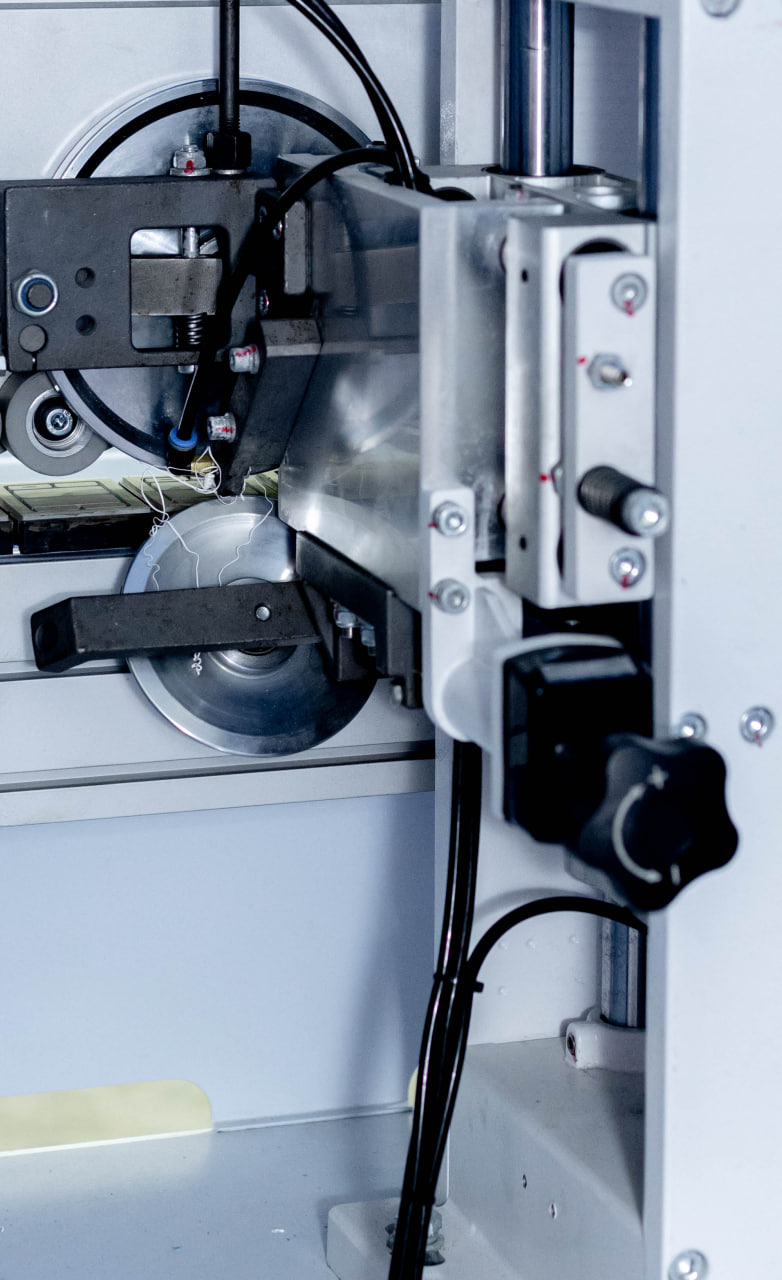

Циклевочный узел с радиусными ножами и узел плоской цикли
Циклевочный агрегат для кромок толщиной 2 мм оснащен точными копирами и ножами R2. Имеет систему быстрой деактивации при работе с тонкими кромками.
Узел плоской цикли предназначен для я удален и я остатков клея с плоскости детали, обеспечивая безупречную обработку в зоне клеевого шва. Высокоточные копиры, находящиеся на минимальном расстоянии от края заготовки, позволяют агрегату повторять возможные неровности плитного материала.
Узел полировки
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.
Промышленные инженерные решения в компоновке станка
Каждый узел управляется отдельным инвертором SHILIN (Тайвань).
Станина
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.

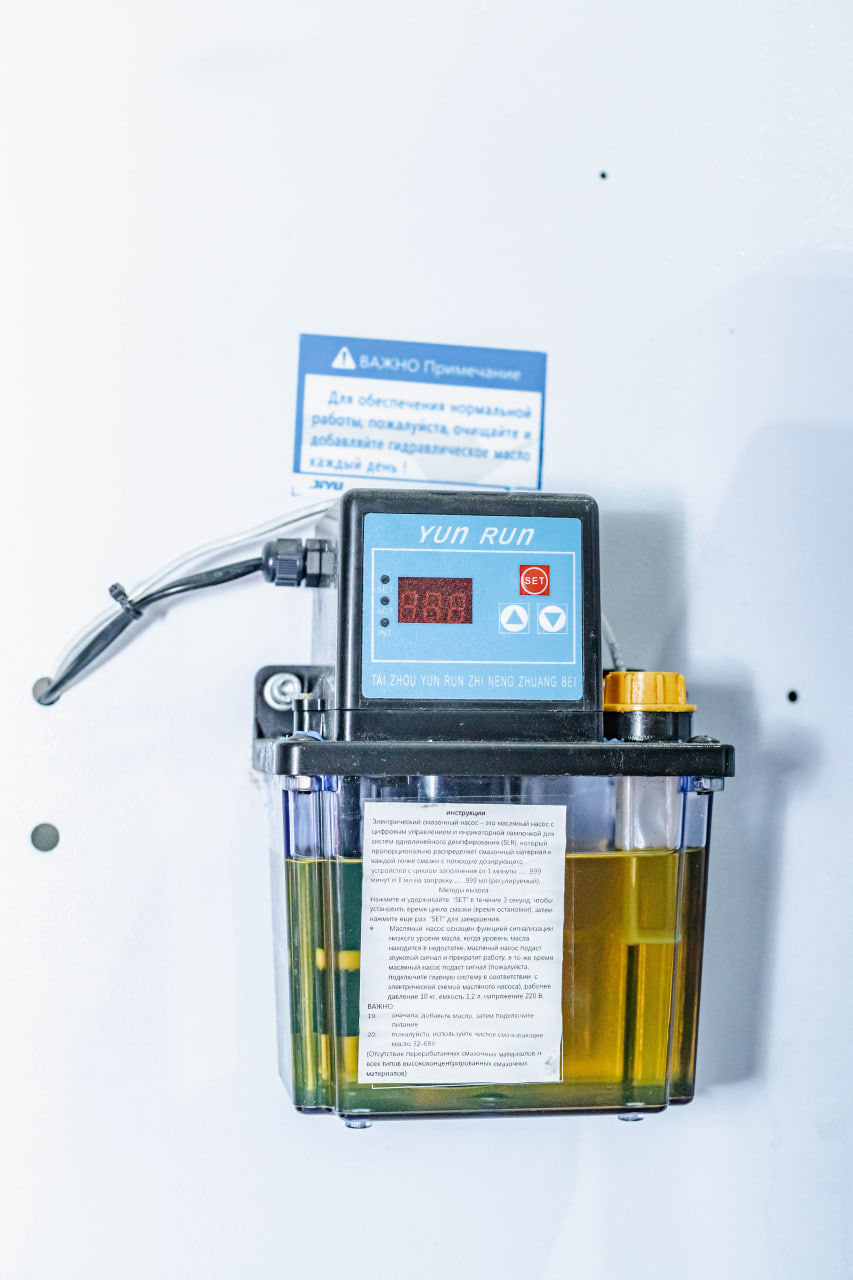

Автоматическая система смазки
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.

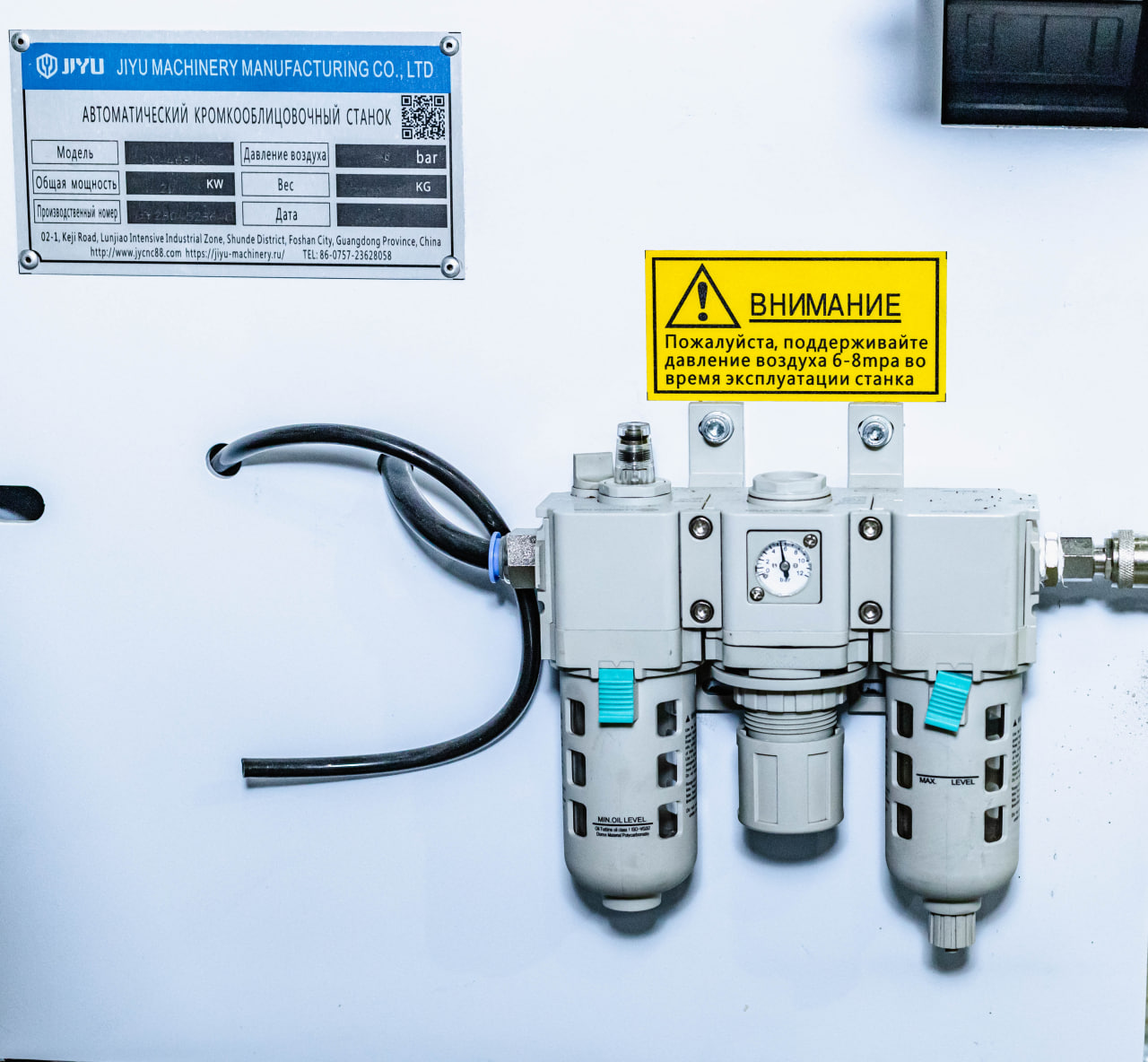

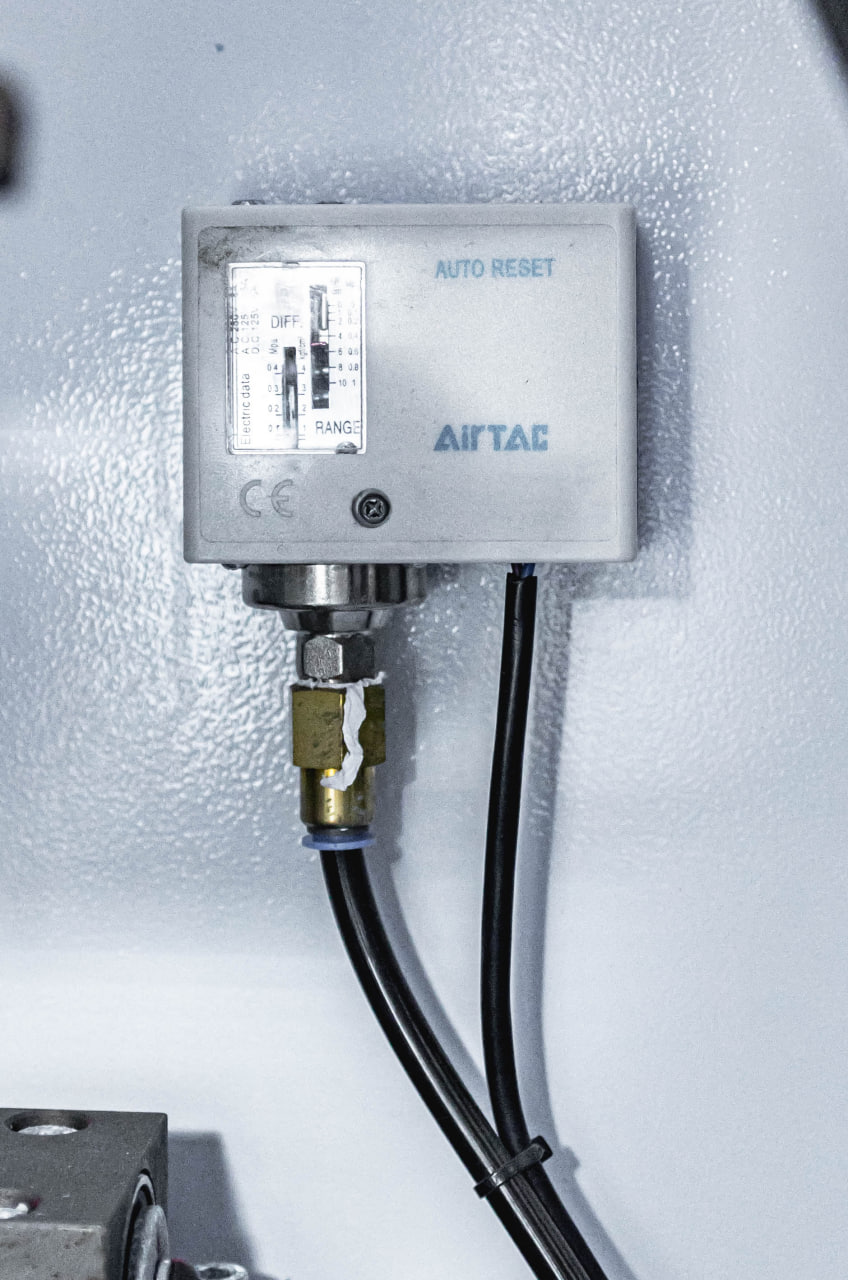

Пневматические цилиндры и компоненты
AirTAC.

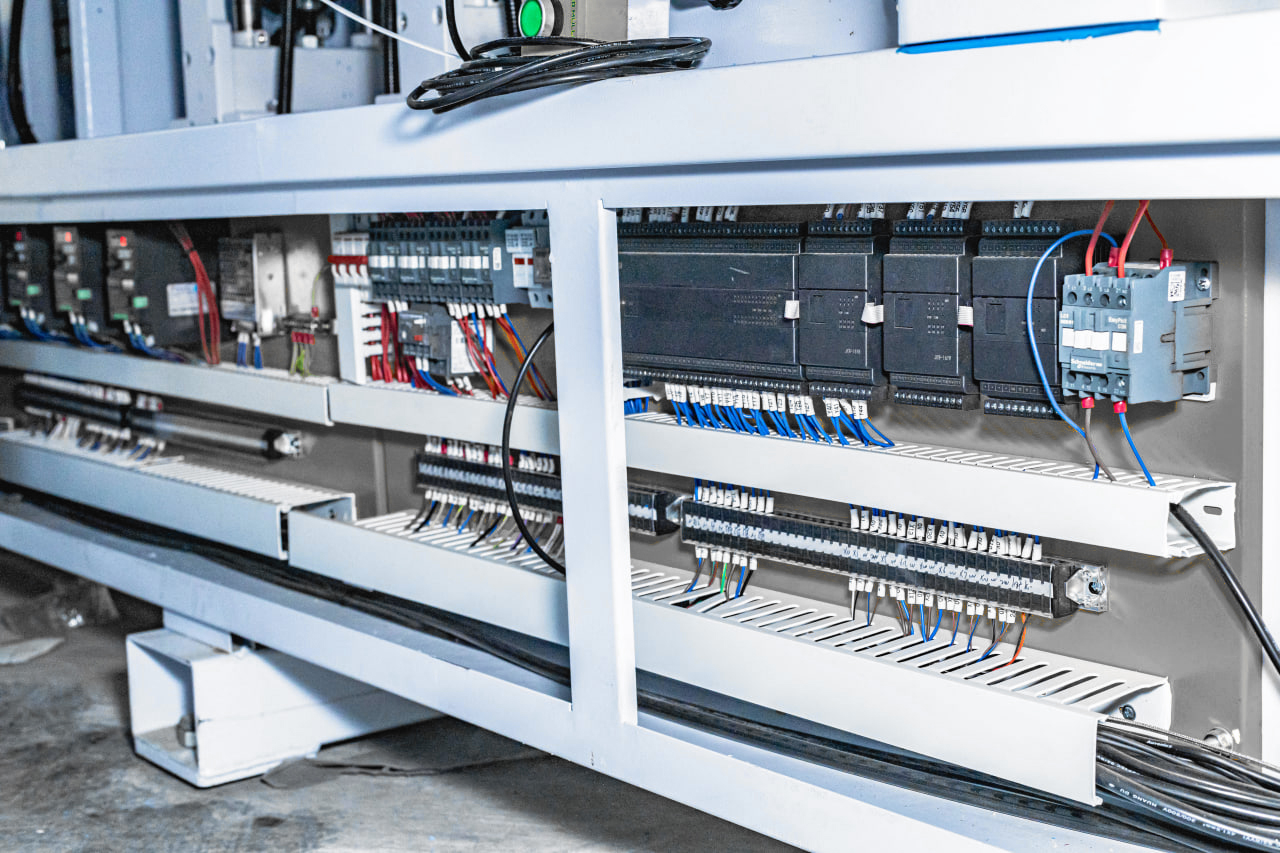

Электрические компоненты
Электрические компоненты от проверенных мировых производителей, в том числе Schneider Electric и Siemens промышленной серии.

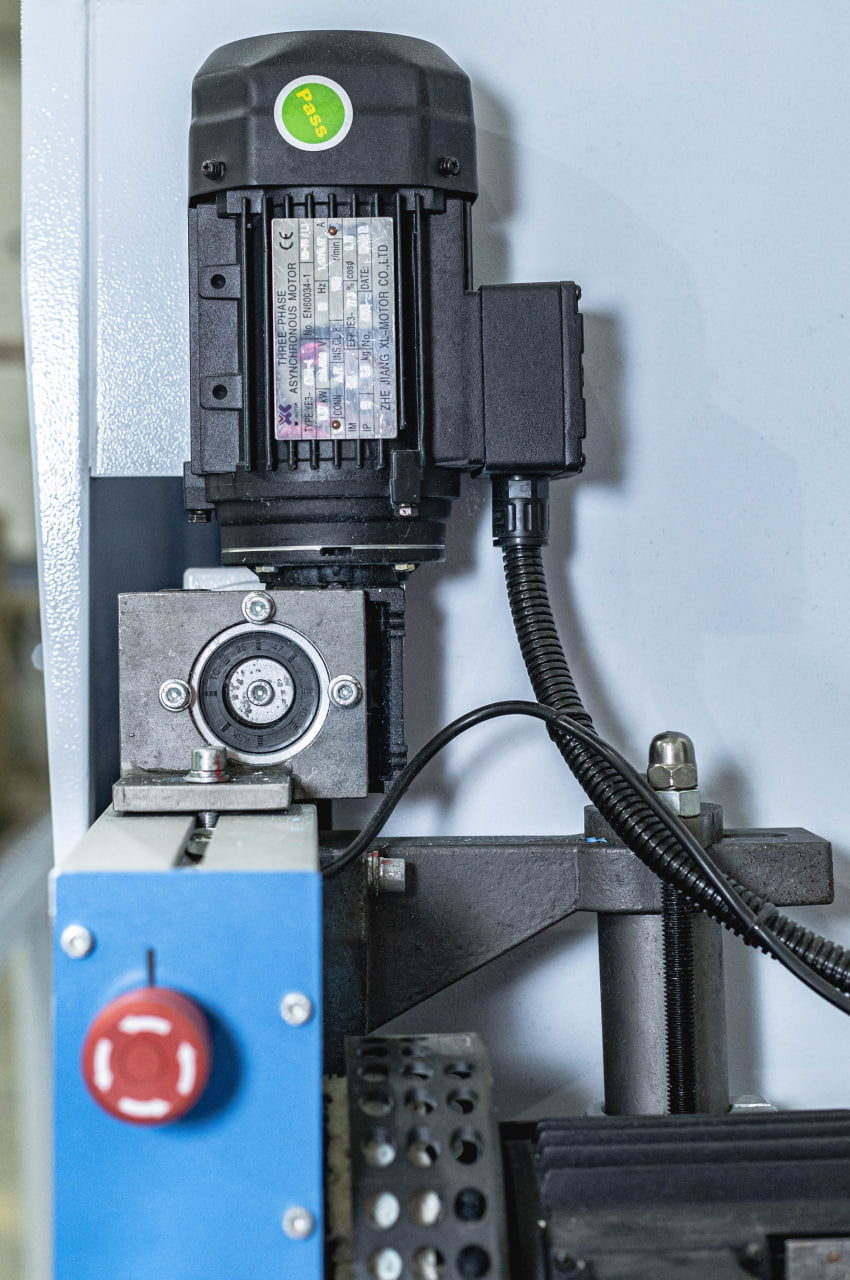

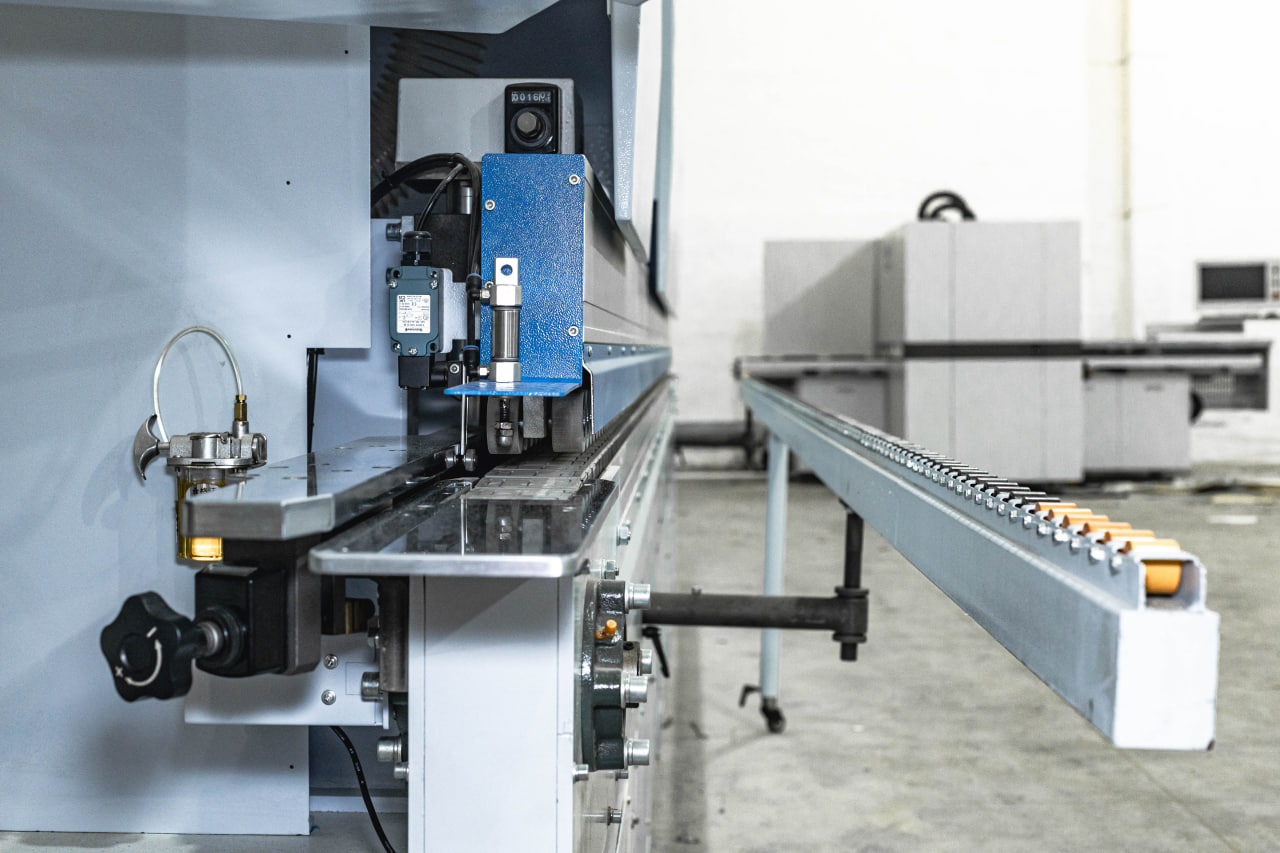

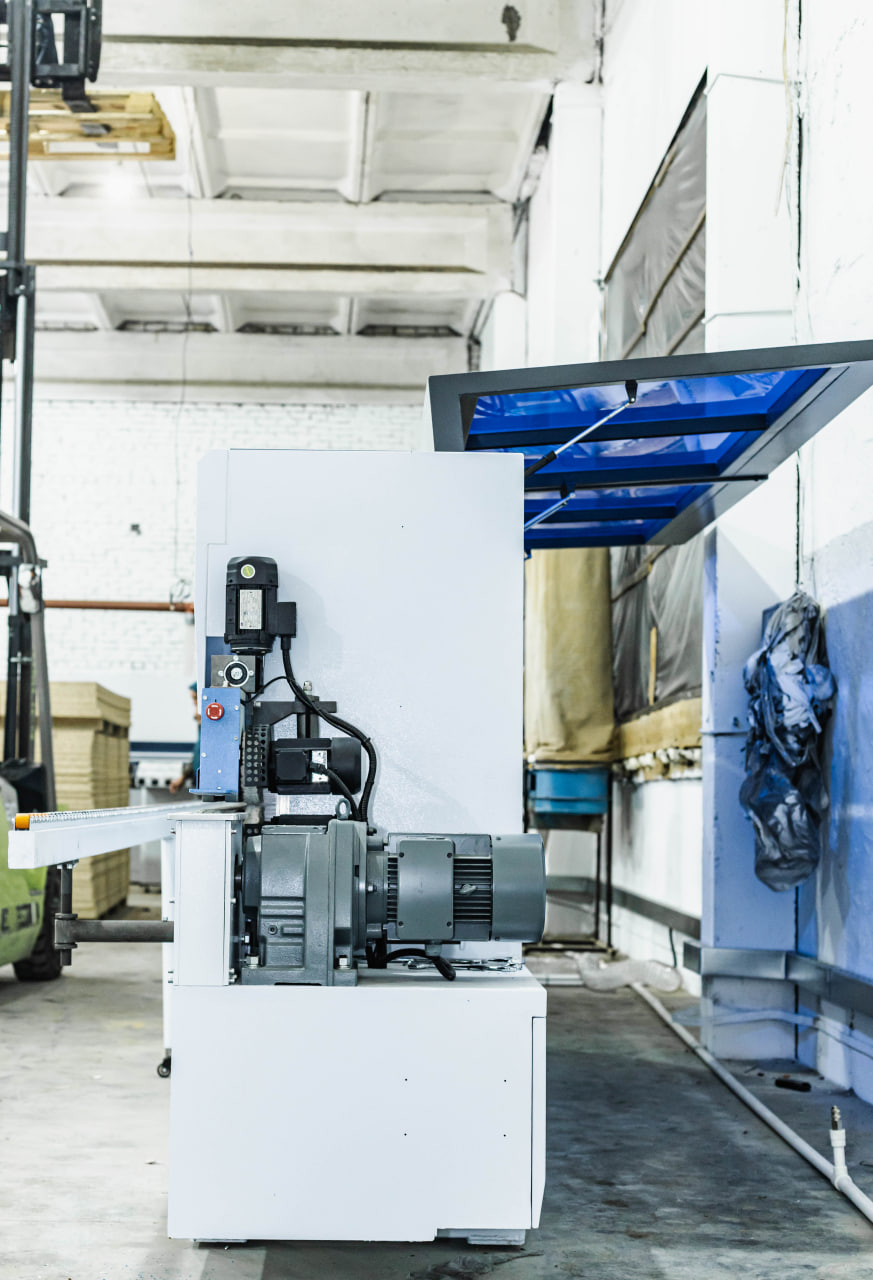

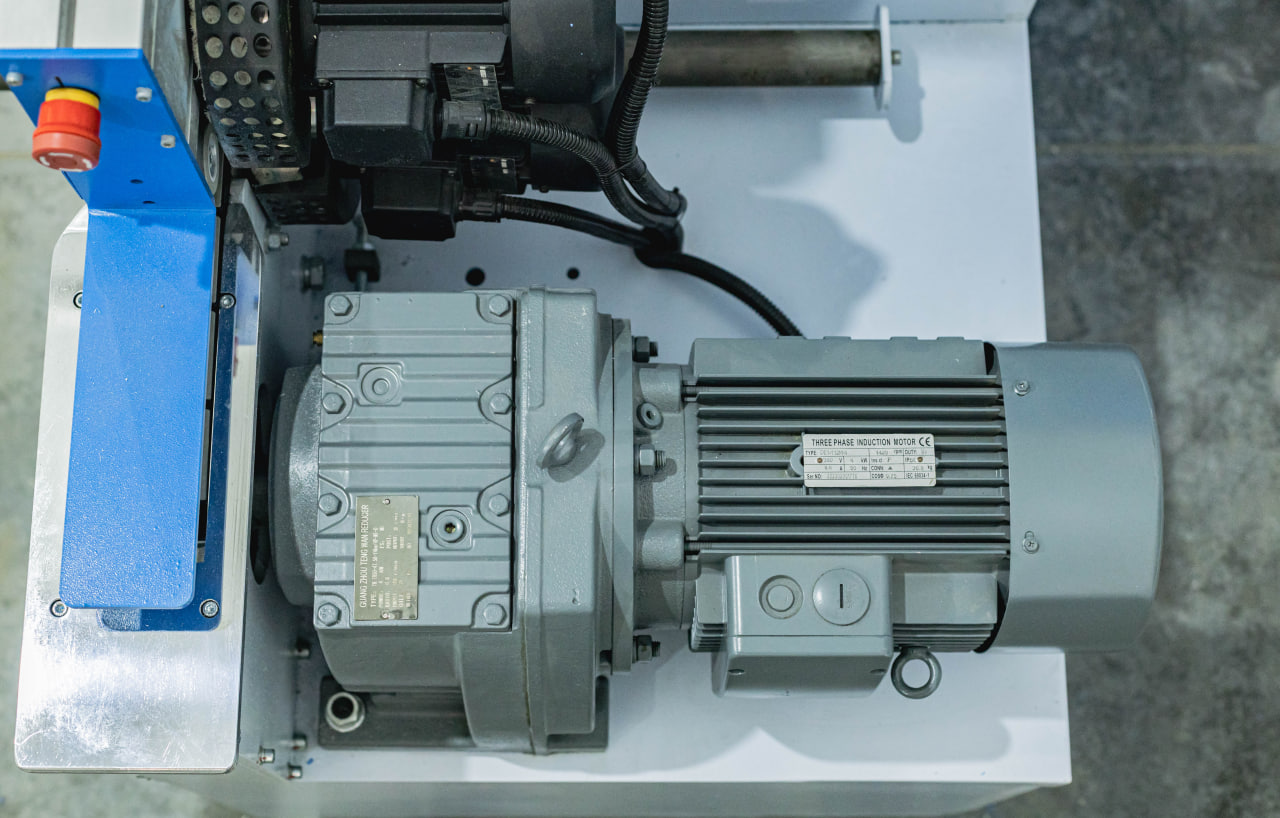

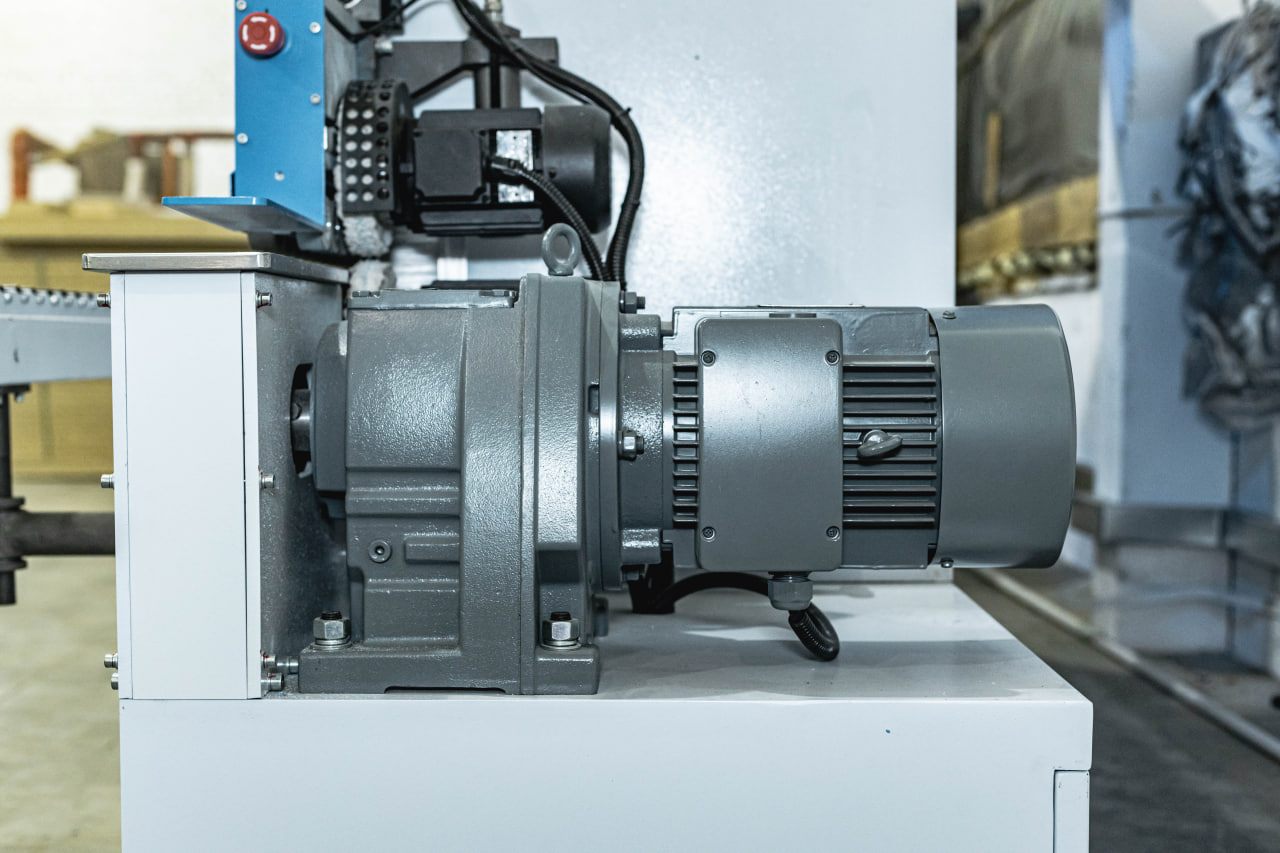

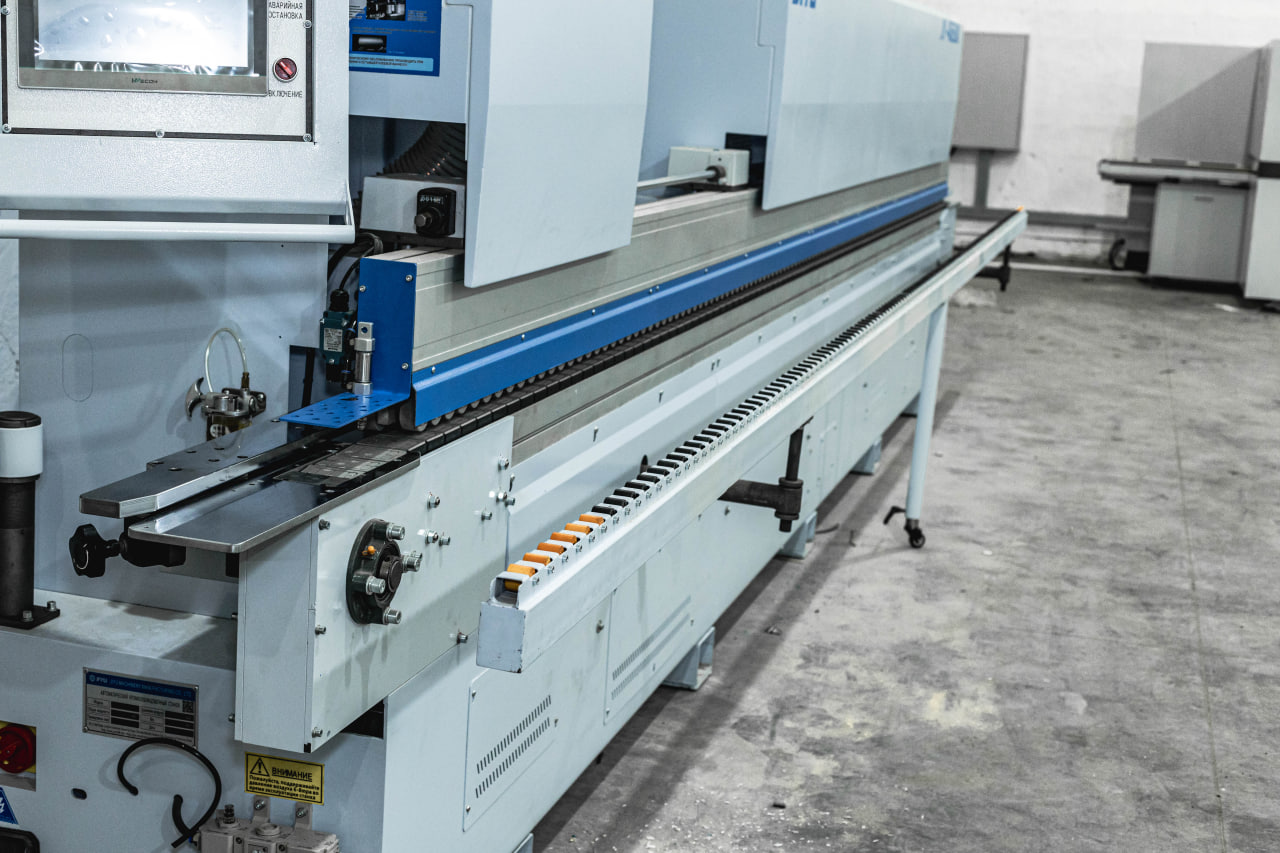

Приводной механизм транспортера
Надежный редуктор приводится во вращение электродвигателем 2,2 кВт и позволяет развивать скорость до 23 м/мин.
Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.
Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80 мм. Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.

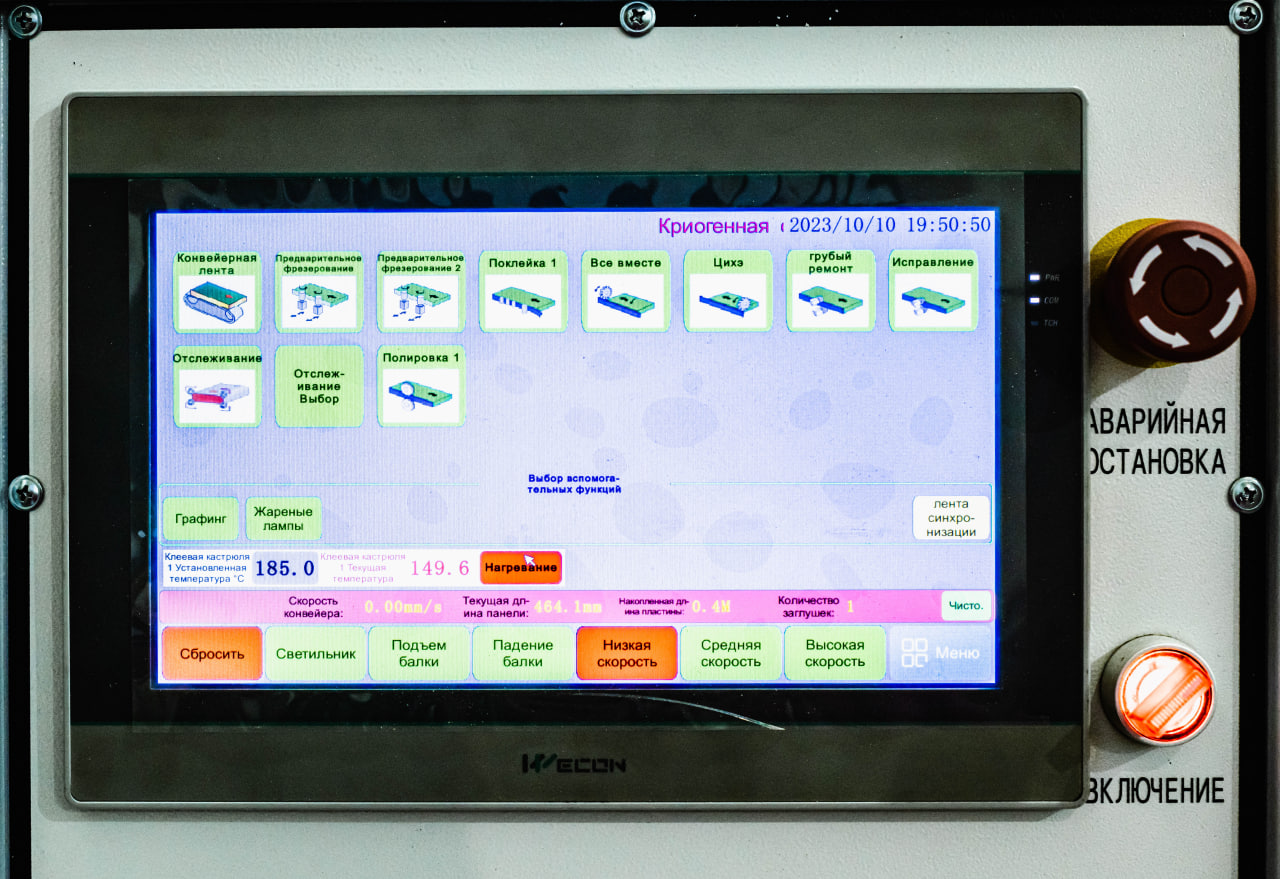

Пульт управления
Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.
Надежный контроллер управления JIYU

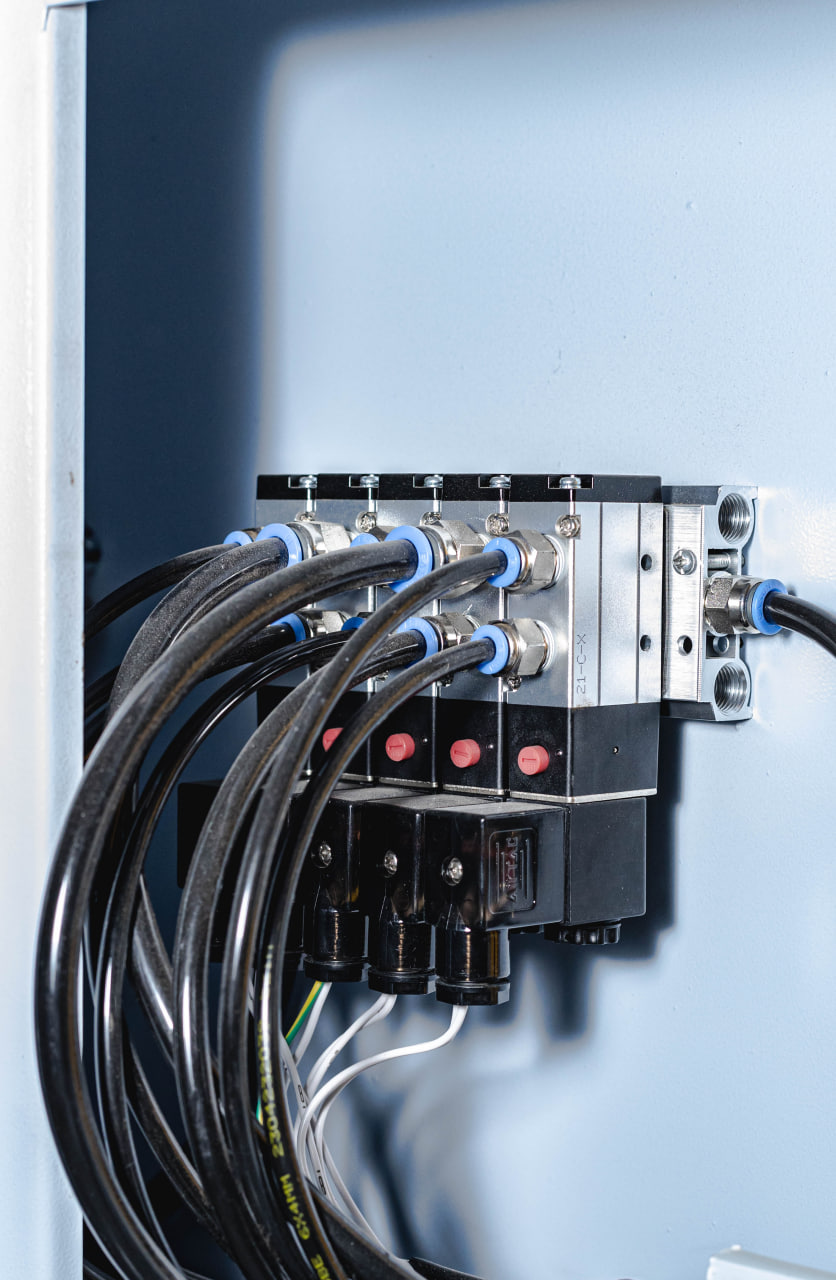

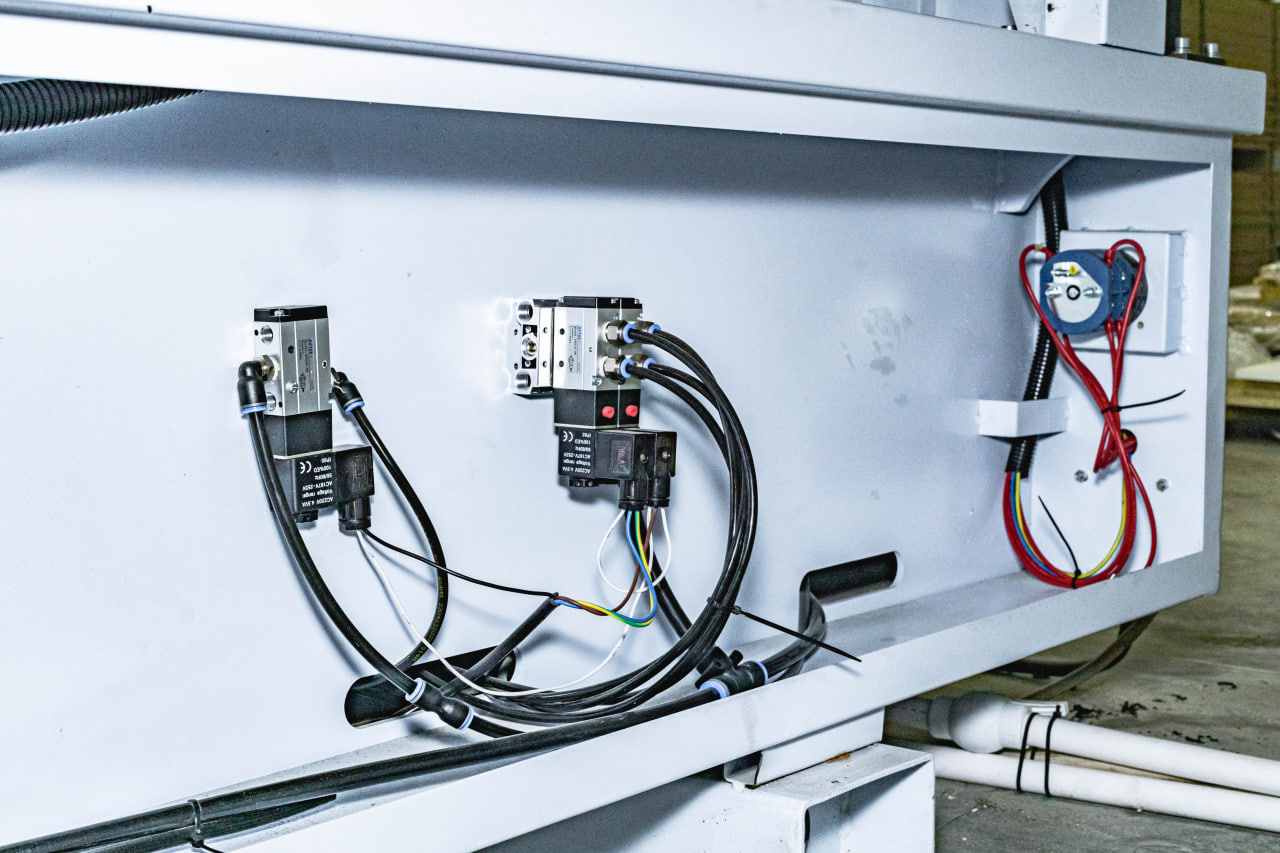

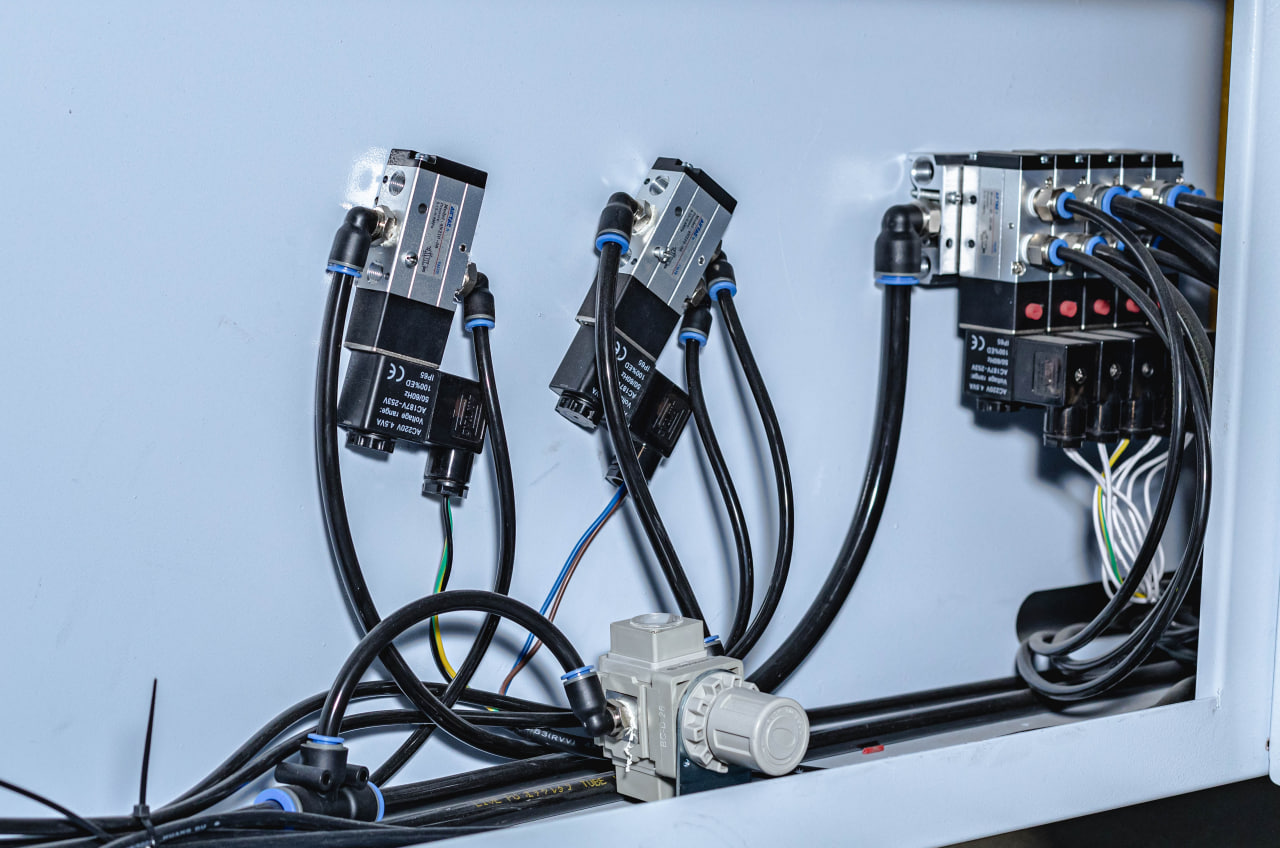

Электромагнитные клапаны управления пневмосистемами
AirTAC/Easun.
Концевые выключатели, датчики положения и энкодеры
Honeywell Taiwan.
